Конденсаційний газовий котел потужністю від 700 кВт до 2000 кВт

TRIGON® XXL

забезпечує теплову потужність 2 МВт в одному корпусі завдяки унікальній конструкції котла. Поєднання теплообмінника спеціальної геометрії та водоохолоджуваного пальника з технологією «холодного полум’я» забезпечує високу енергоефективність і один із найкращих у своєму класі показників за рівнем викидів NOx і CO. Фірмова модульна конструкція ELCO дозволяє розбирати TRIGON® XXL на окремі компоненти, що значно спрощує транспортування, занесення обладнання до котельні та монтаж у комерційних будівлях із обмеженим простором.

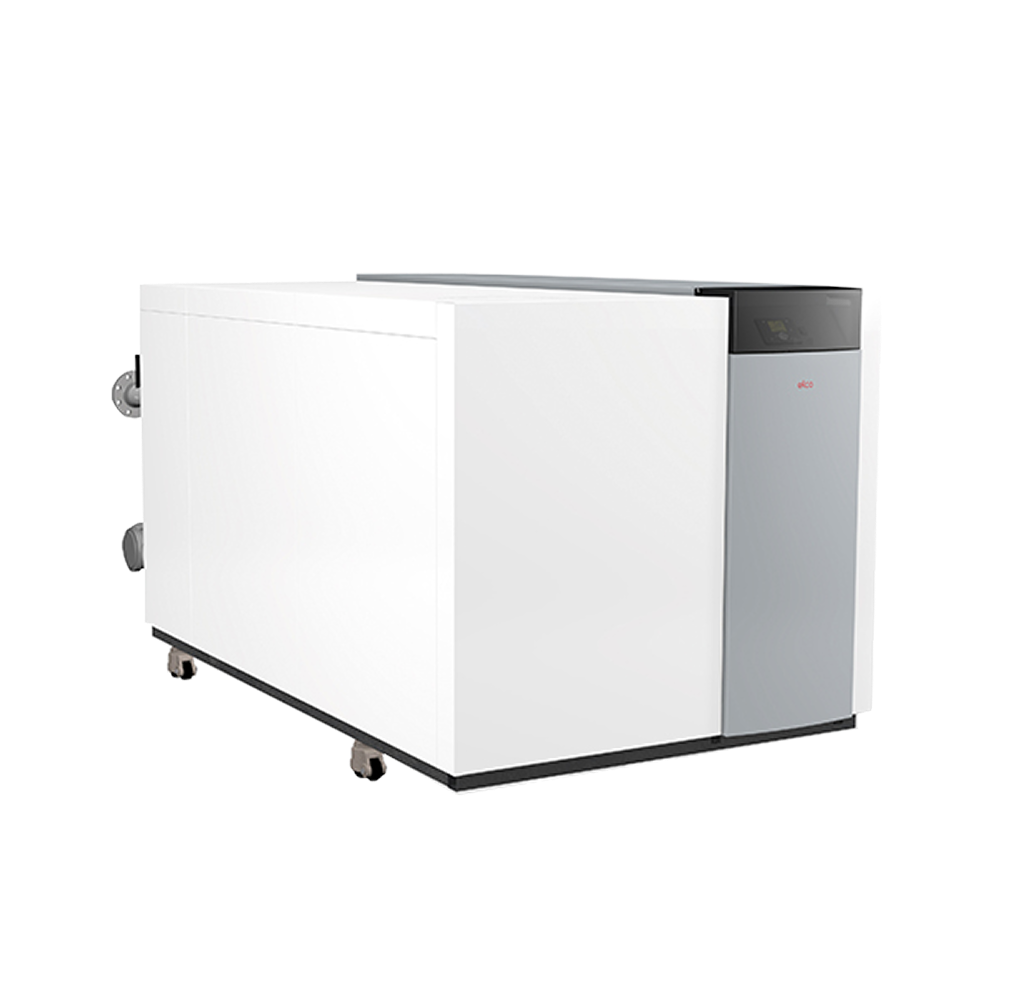

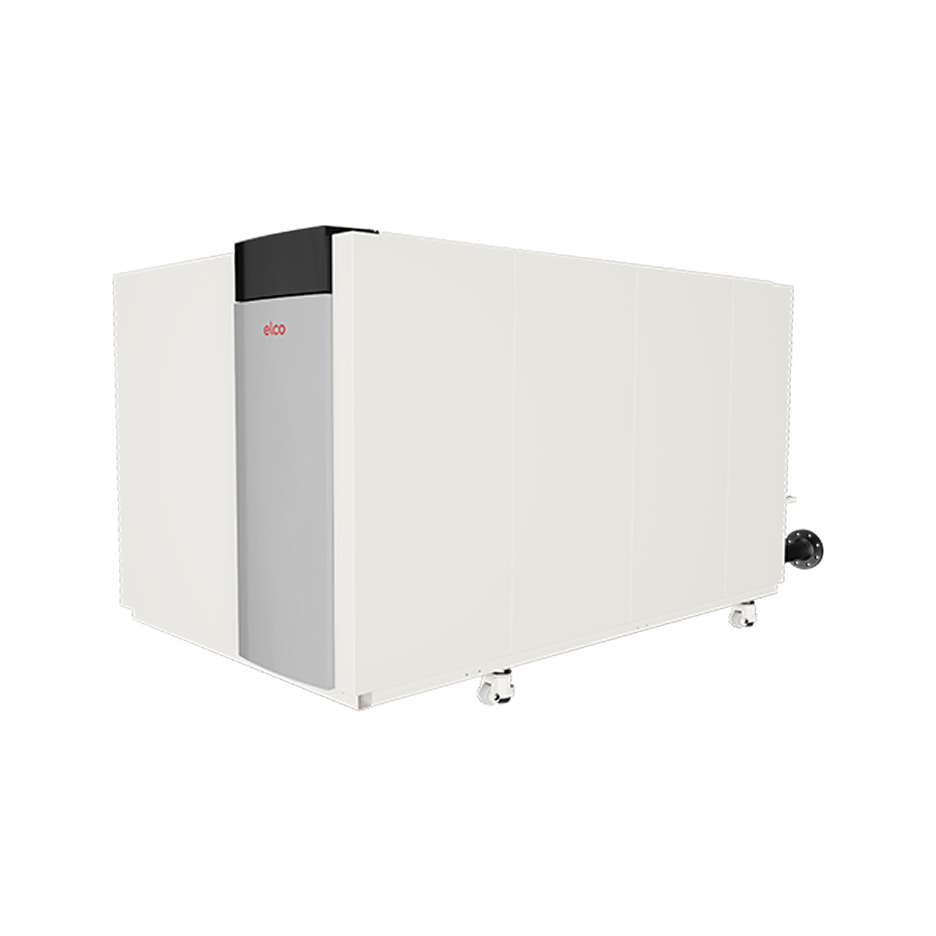

ELCO TRIGON® XXL — загальний вигляд

Виняткова потужність і продуктивність

Створений на основі флагманської серії котлів ELCO R3xxx, новий TRIGON® XXL забезпечує неперевершену потужність і продуктивність. Завдяки інноваційній конструкції теплова потужність одного котла сягає 2 МВт, а за каскадного підключення сумарна потужність системи може досягати 32 МВт. TRIGON® XXL розроблений для найскладніших умов експлуатації та великих комерційних і промислових об’єктів. Це нове покоління високонадійних конденсаційних котлів, яке поєднує максимальну продуктивність, ефективність і довговічність.

Ефективність і низький рівень викидів

TRIGON® XXL поєднує виняткову потужність із надзвичайно низьким рівнем викидів, встановлюючи нові стандарти продуктивності у своєму класі.

Інтелектуальна установка

TRIGON® XXL — оптимальне рішення для складних комерційних систем опалення, зокрема для встановлення в дахових котельнях. Його продумана модульна конструкція спрощує транспортування, монтаж і введення в експлуатацію навіть на об’єктах з обмеженим доступом.

Широкий спектр застосування

TRIGON® XXL пропонує широкий спектр конфігурацій, що дозволяють підібрати оптимальне рішення для будь-яких потреб.

Технічні характеристики

  • Мінімальні викиди, максимальна ефективність

    Завдяки поєднанню водоохолоджуваного пальника Premix із технологією «холодного полум’я» та унікальної геометрії теплообмінника з нержавіючої сталі TRIGON® XXL характеризується надзвичайно низьким рівнем викидів NOx і CO та максимальною енергоефективністю.

  • Просте транспортування та монтаж

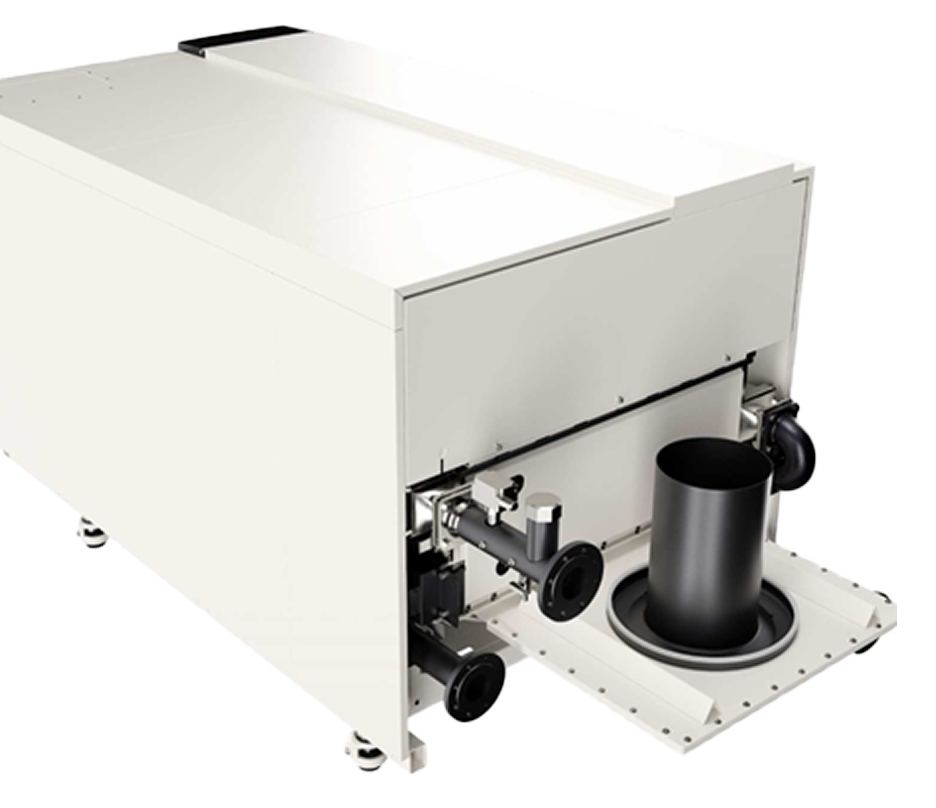

    Вбудовані транспортні колеса забезпечують зручне переміщення котла безпосередньо на місці встановлення. Завдяки відомій модульній конструкції ELCO котел TRIGON® XXL можна розібрати на окремі компоненти, що забезпечує необхідну гнучкість під час монтажу в комерційних будівлях.

  • Розроблено для складних систем

    ELCO застосовує технологію з низьким водовмістом, що дозволяє створювати конденсаційні котли з компактними габаритами та малою вагою. Це забезпечує відповідність сучасним вимогам складних комерційних інсталяцій і спрощує проєктування та монтаж систем опалення.

  • Розширені функції керування

    TRIGON® XXL розроблений для простої інтеграції кількох джерел енергії в одну систему, а каскадне керування за принципом Master–Slave значно спрощує введення в експлуатацію.

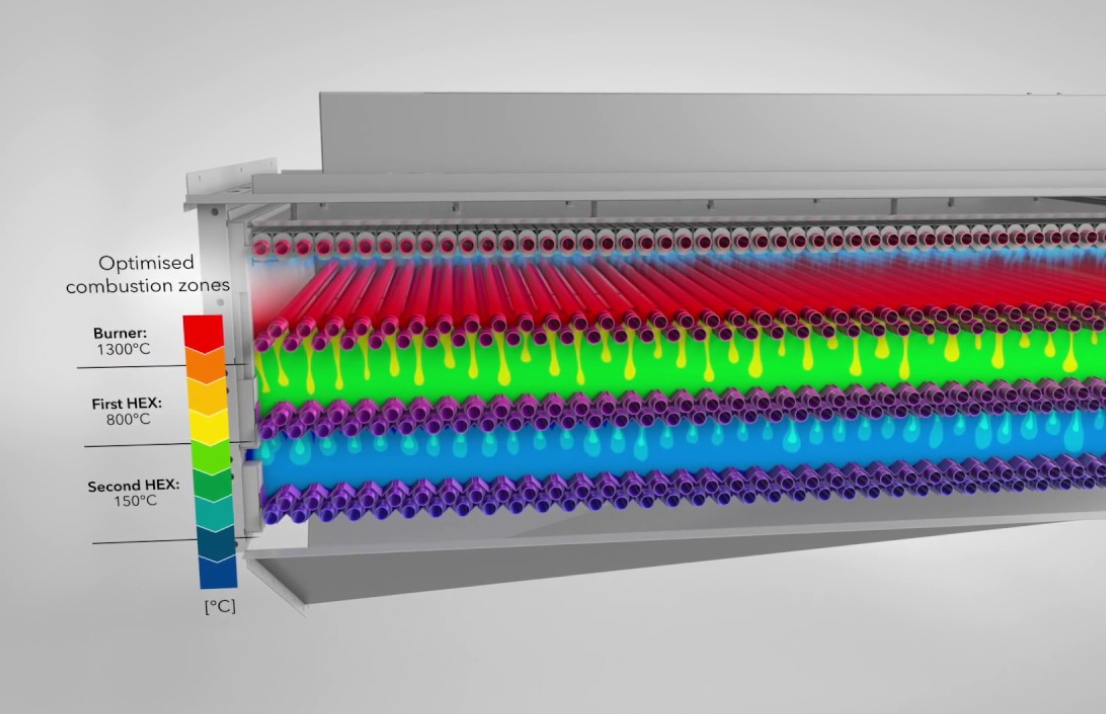

Експерти в технології згоряння

Повністю модулюючий водоохолоджуваний пальник із технологією «холодного полум’я» в TRIGON® XXL використовує унікальне рішення, що забезпечує надійну та стабільну роботу з потужністю до 2 МВт. Інтегрований пальник, виконаний із біметалевих ребристих труб, розрахований на експлуатацію в складних комерційних умовах і водночас виконує функцію додаткового теплообмінника.

Власна розробка пальникової технології TRIGON® XXL не лише забезпечує оптимізовану ефективність і стабільну продуктивність протягом усього терміну служби, але й відома надзвичайно низьким рівнем викидів.

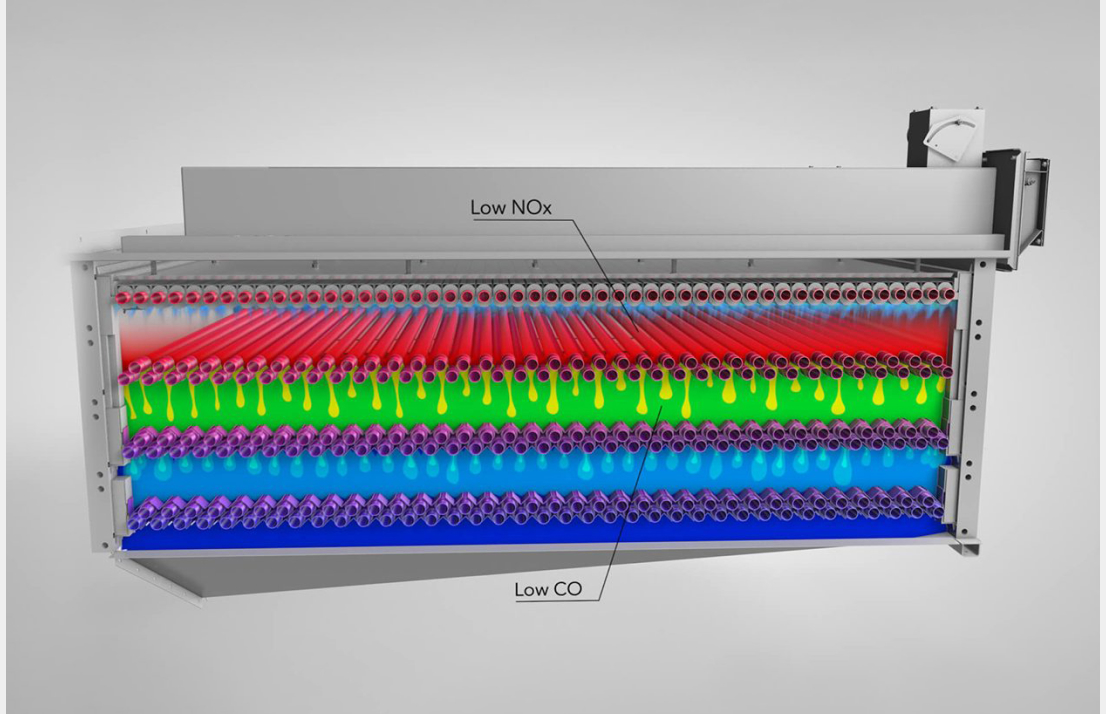

Зони низьких викидів NOx і CO

Низькі викиди

Поєднання унікальної геометрії теплообмінника та водоохолоджуваного пальника з «холодним полум’ям» забезпечує передові показники за рівнем викидів NOx і CO, що вже відповідають вимогам 6 класу NOx.

Низький рівень NOx

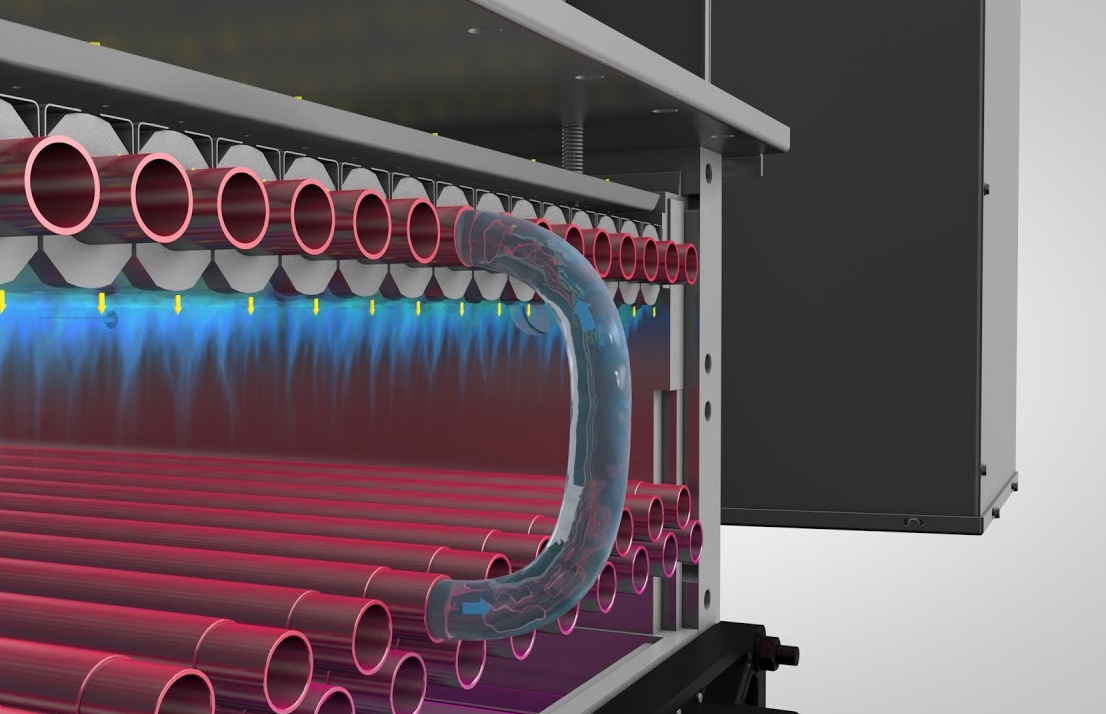

Поєднання короткого полум’я та непрямого охолодження зони горіння дозволяє котлу TRIGON® XXL досягати надзвичайно низьких викидів оксидів азоту (NOx).

Низький рівень CO

Оптимізована геометрія теплообмінника запобігає неповному згорянню, завдяки чому TRIGON® XXL забезпечує максимально низький рівень викидів чадного газу (CO).

Нержавіюча сталь для високої ефективності

ELCO застосовує передові технології лазерного зварювання, щоб забезпечити теплообмінники з нержавіючої сталі, які поєднують найкращу у своєму класі ефективність, високу надійність і стабільну продуктивність протягом усього терміну експлуатації.

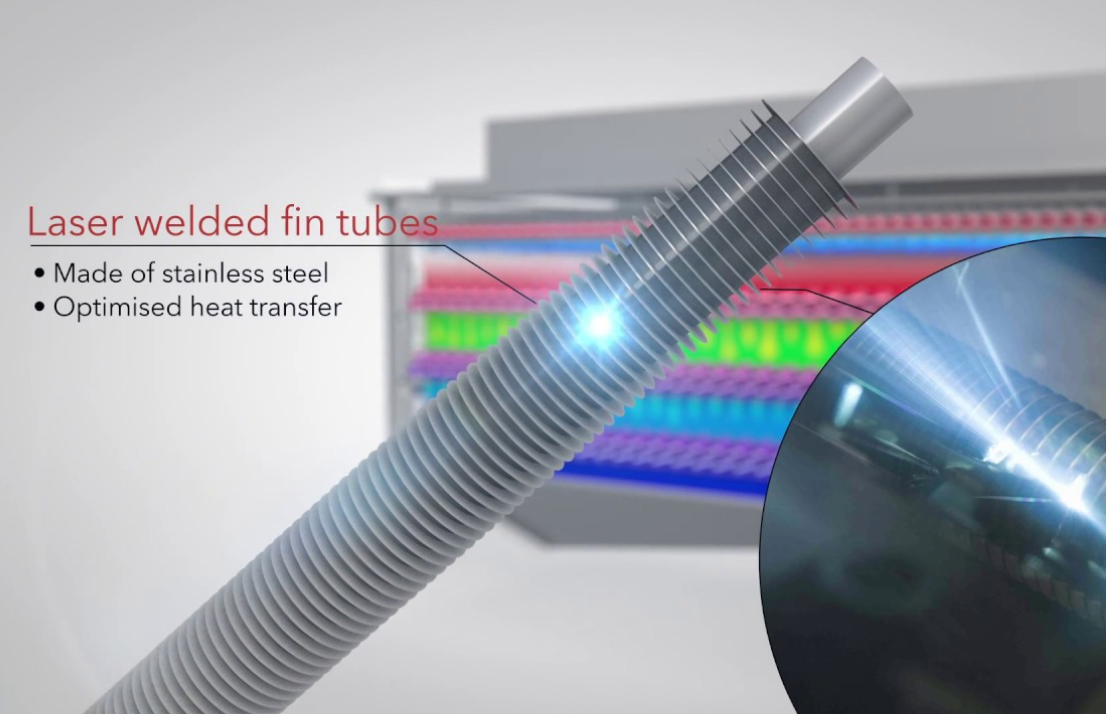

Сучасна роботизована технологія лазерного зварювання формує надзвичайно тонкий зварний шов, мінімізуючи структурні зміни матеріалу труб. Завдяки цьому ребристі труби з нержавіючої сталі забезпечують виняткову теплопередачу між ребрами та трубою.

Сервісний інженер ELCO за роботою

Професійний супровід на кожному етапі

Регулярне технічне обслуговування та перевірка функціональності обладнання ELCO допомагають забезпечити стабільну й ефективну роботу систем опалення на комерційних і промислових об’єктах.

Завдяки нашим сервісним центрам ви можете забезпечити свої газові котли та наші продукти ELCO турботою та професійною увагою у довгостроковій перспективі.

  • TRIGON® XXL
    700
    Продуктивність мін. - макс. 40/30°C [кВт]
    205 - 682
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1555 x 1370 x 2185
    Вага [кг]
    1136
    TRIGON® XXL
    800
    Продуктивність мін. - макс. 40/30°C [кВт]
    239 - 798
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1555 x 1170 x 2565
    Вага [кг]
    1328
    TRIGON® XXL
    900
    Продуктивність мін. - макс. 40/30°C [кВт]
    271 - 904
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1555 x 1170 x 2565
    Вага [кг]
    1468
    TRIGON® XXL
    1000
    Продуктивність мін. - макс. 40/30°C [кВт]
    303 - 1009
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1555 x 1370 x 2565
    Вага [кг]
    1634
    TRIGON® XXL
    1100
    Продуктивність мін. - макс. 40/30°C [кВт]
    334 - 1114
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1555 x 1570 x 2795
    Вага [кг]
    1800
    TRIGON® XXL
    1200
    Продуктивність мін. - макс. 40/30°C [кВт]
    365 - 1218
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1555 x 1370 x 2565
    Вага [кг]
    1900
    TRIGON® XXL
    1400
    Продуктивність мін. - макс. 40/30°C [кВт]
    418 - 1393
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1575 x 1370 x 3310
    Вага [кг]
    2000
    TRIGON® XXL
    1550
    Продуктивність мін. - макс. 40/30°C [кВт]
    469 - 1566
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1575 x 1570 x 3310
    Вага [кг]
    2100
    TRIGON® XXL
    1700
    Продуктивність мін. - макс. 40/30°C [кВт]
    522 - 1741
    Рівень звукової потужності [дБ(A)]
    69
    Розміри В x Ш x Г [мм]
    1575 x 1570 x 3310
    Вага [кг]
    2201
    TRIGON® XXL
    2000
    Продуктивність мін. - макс. 40/30°C [кВт]
    548 - 2087
    Рівень звукової потужності [дБ(A)]
    73
    Розміри В x Ш x Г [мм]
    1576 x 1570 x 3310
    Вага [кг]
    2500

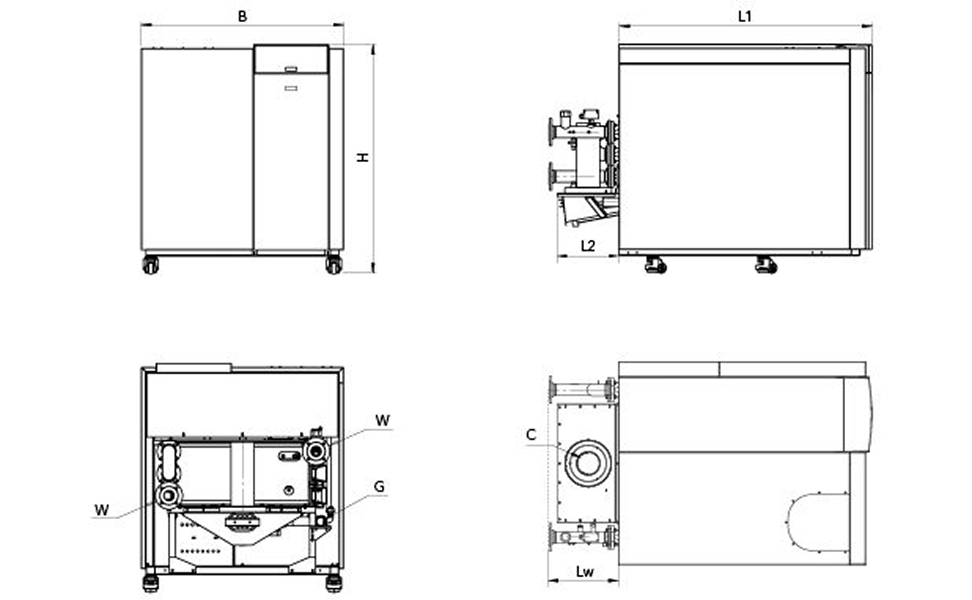

  • Розміри TRIGON® XXL EVO 700 - 1.100
    Розміри TRIGON® XXL EVO 700 - 1.100

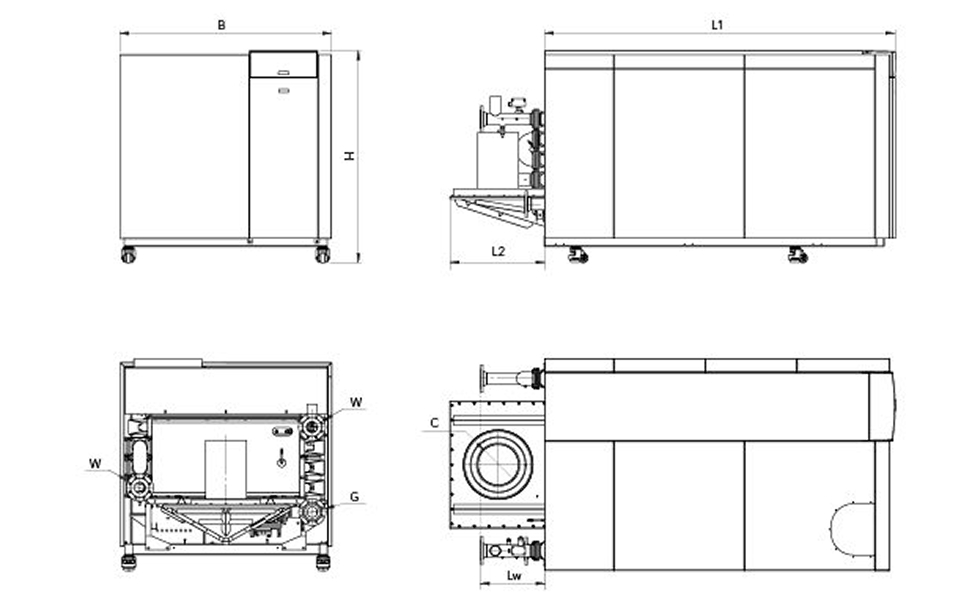

    Розміри TRIGON® XXL EVO 1.200 - 2.000
    Розміри TRIGON® XXL EVO 1.200 - 2.000

  • Каскадне встановлення

    TRIGON® XXL неймовірно гнучкий і доступний у конфігураціях «в ряд» або «спина до спини», що дозволяє підібрати оптимальну потужність для проєкту. Системи містять усі компоненти, необхідні для завершення основного контуру опалення, а каскадна система спеціально розроблена для швидкого, простого та ефективного монтажу.

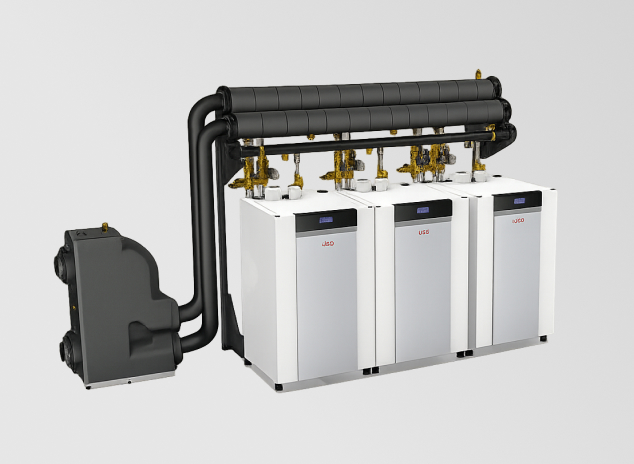

    Каскад TRIGON® XXL — 3 котли в ряд з гідравлічним розділювачем

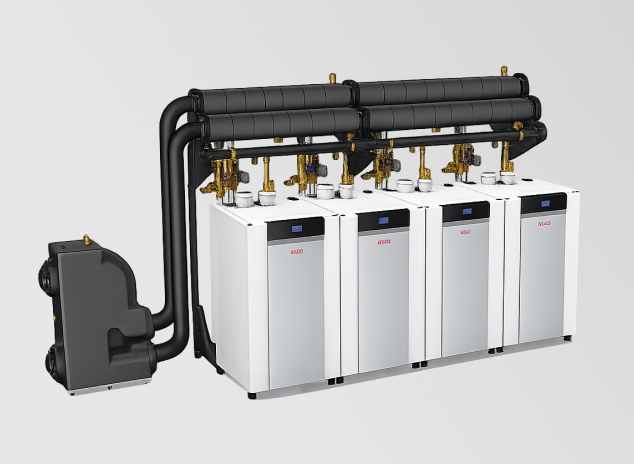

    Каскад TRIGON® XXL — 4 котли в ряд з гідравлічним розділювачем

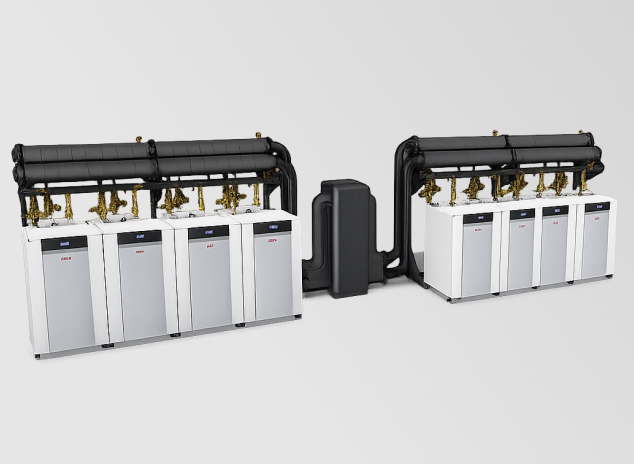

    Каскад TRIGON® XXL — спина до спини, 8 котлів

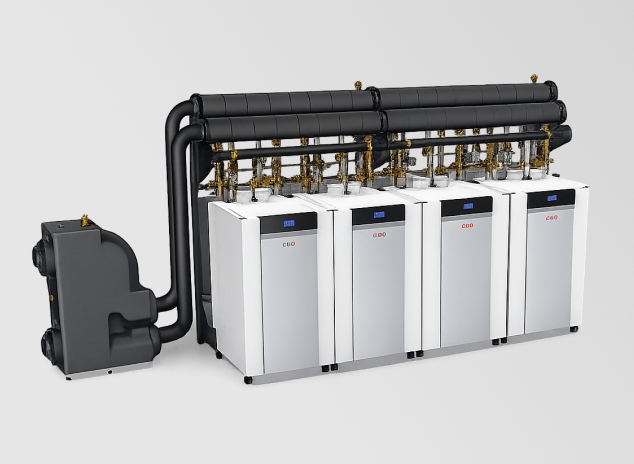

    Каскад TRIGON® XXL — 4 котли в ряд

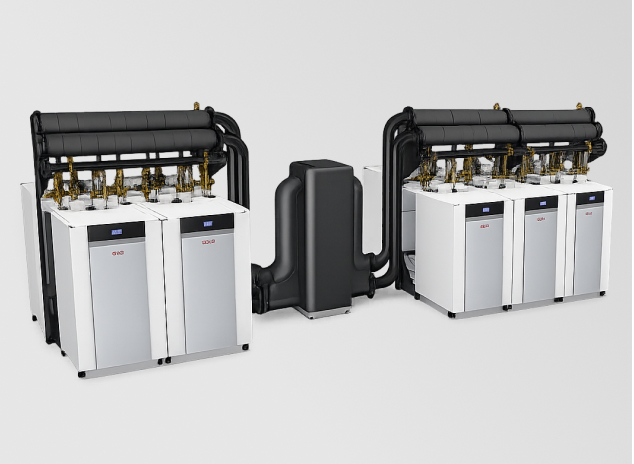

    Каскад TRIGON® XXL — спина до спини, 4 котли
